智能漏電保護器
日期：2019-10-16 / 人氣：

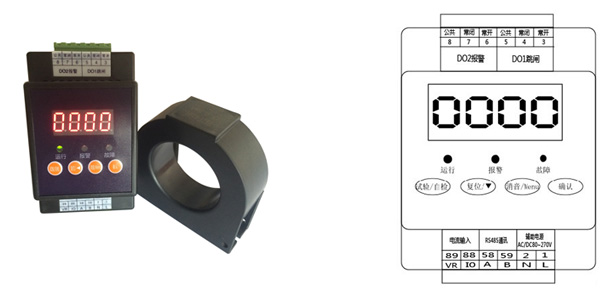

ERD-G系列漏電機保護器（以下簡稱保護器）采用先進的單片機技術，具有抗干擾能力強、集成度高、保護全面、數字化、智能化、網絡化等特點。
保護器能對電動機運行、輸配電過程中的出現的漏電、接地故障進行保護。漏電保護的動作電流和動作時間可數字化的精確設定，適應不同的漏電。對保護電路中的瞬變漏電，和緩變漏電進行區分保護。保護器能對運行過程中出現的漏電故障進行故障事件記錄。
二、技術指標
| 技術指標 |
參數 |
|
|
三相三線額定工作電壓 |
≤AC660V , 40Hz-60Hz |
|
|
三相三線額定電流 |
5A（1-5A） |
自帶漏電互感器 |
|
63A（5-63A） |
||
|
100A（63-100A） |
||
|
250A（100-250A） |
||
|
400A（250-400A） |
||
|
630A（400-630A） |
||
|
800A（630-800A） |
||
|
800A以上 |
||
|
漏電保護特性 |
額定漏電電流：100mA，300mA，500mA，1A，2A，5A |
|
|
額定動作時間：瞬動，0.1S，0.5S，1S，5S，OFF |
||
|
保護器輔助電源 |
AC/DC 85~270V, 功耗10VA |
|
|
繼電器輸出觸點容量 |
AC250V 3A / DC24V 3A |
|
|
開關量輸入 |
四路光耦隔離（選配） |
|
|
通訊 |
MODBUS-RTU協議（選配） |
|
符合電磁兼容試驗如下：
1、電快速瞬變/脈沖群——共模式符合GB/T17626.4，水平3的要求。
2、浪涌抗擾度符合GB/T17626.5的要求。
3、射頻輻射電磁場符合GB/T17626.3，水平4。
4、靜電放電抗擾度符合GB/T17626.2，水平4。
5、射頻發射符合GB/T14048.1-2000環境1的要求。
