行業特點：
隨著高等教育管理體制改革和布局結構調整，高等教育資源擴大，高校規模日益擴大。隨著學校的教學樓、圖書館、實驗室和學生宿舍的新建或改建，用電容量及配電設施都需要進一步的升級。智能化已經愈來愈滲透到我們生活中的每一個角落，配電系統同樣為實現其自身的智能化而進行著不懈的努力。因此對于高校的用電特點總結如下：
1．高校規模日益擴大，對配電系統改造升級要求日益升高。
2．高校無論從軟件設施還是硬件設備都已經實現了質的飛躍，因此對智能化的配電系統要求越來越高。

硬件系統配置：在這里以學生公寓為例進行說明
● 首先應在每間宿舍裝配ERD2000系列多用戶電能表，對每個宿舍用電量進行計量，作為收取電費的依據。若學校對電能質量不關心，則可以選用ERD2010，若計量電度的同時還關心電能質量，則可以選擇ERD2020。
● 宿舍的總進線處配置ERD96-Z/YHS型多功能電力儀表，若不對數據記錄做要求，也可以選擇ERD96-PF或ERD96-Z型多功能儀表。不僅可以監測常用的電力參數，還可以對電能質量進行監測，報警輸出功能、最值和需量功能可以滿足您對電力系統其它方面的特殊要求。饋出線可以配置ERD96-Z/YH多功能電力儀表，對電壓、電流、功率和頻率等一些常規參數進行監測，查看電能的分配狀況。
● 電容補償柜處推薦使用ERD96-Z/YHS或ERD96-Z/YH儀表，這兩款表都是帶電力品質監測的多功能儀表，諧波測量分別達到了63次和31次，完全能夠滿足您在補償上面的要求。
● 宿舍用電回路比較簡單，但是監測的要求性比較高。各回路柜可以安裝ERD96-Z/YH多功能儀表，分為照明回路、插座用電、空調用電等。而其中電腦用電成為學生宿舍用電的主要部分，因此對插座回路監控可以分回路監控。
● 由于學生宿舍人多，且用電防火意識淡薄，因此最好加裝漏電火災探測器來保護人身及財產的安全。ERDL902-A1為單相電流監測，ERDL902-A12為多路電流監測，同時具有溫度監測，報警及輸入輸出功能。探測器通過測量剩余電流、線路溫度，發現異常進行聲光報警，可有效阻止火災發生。


軟件系統配置：

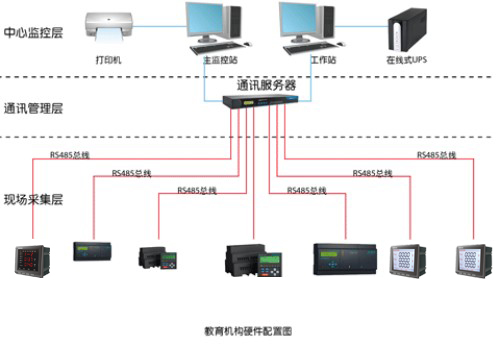

在硬件設備全部就緒后，就可以進行組網進行軟件配置了。在這里我們采用三個部分，中心監控層、通訊管理層、現場采集層。軟件具有良好的人機界面，可以滿足用戶遙測、遙信、遙控、遙調的四遙功能。

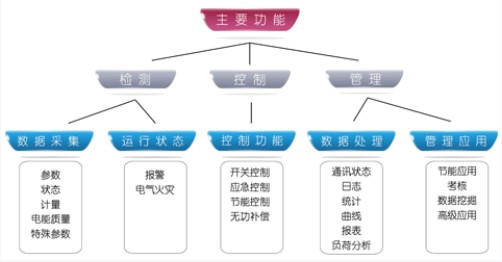

軟件一般和設備配套，采用專用軟件，如配電系統監控和能量管理軟件ERD6000，也可以采用通用監控軟件，又稱監控和數據采集軟件(SCADA)。對軟件要求是：具有良好人機界面，能夠滿足用戶。圖1為軟件系統功能框圖：
